Reflektometry optyczne Yokogawa stanowią niedościgniony wzór Japońskiej myśli technologicznej. Ponad 35 letnie doświadczanie w produkcji wysokiej jakości reflektometrów optycznych do zadań polowych widoczne jest w każdym aspekcie urządzenia.

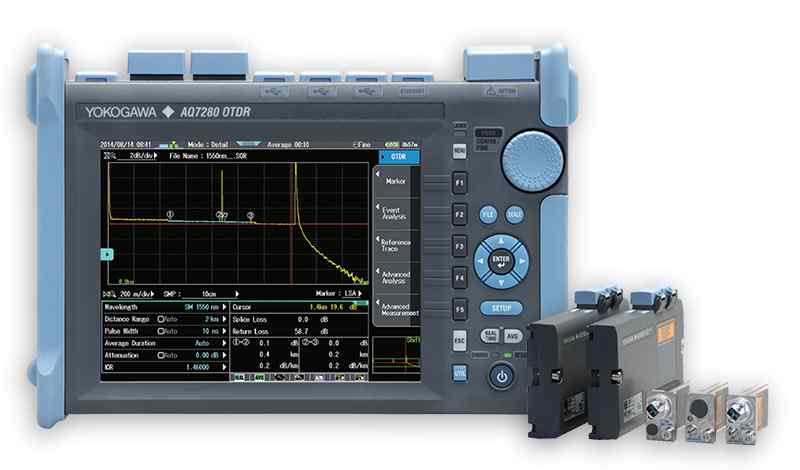

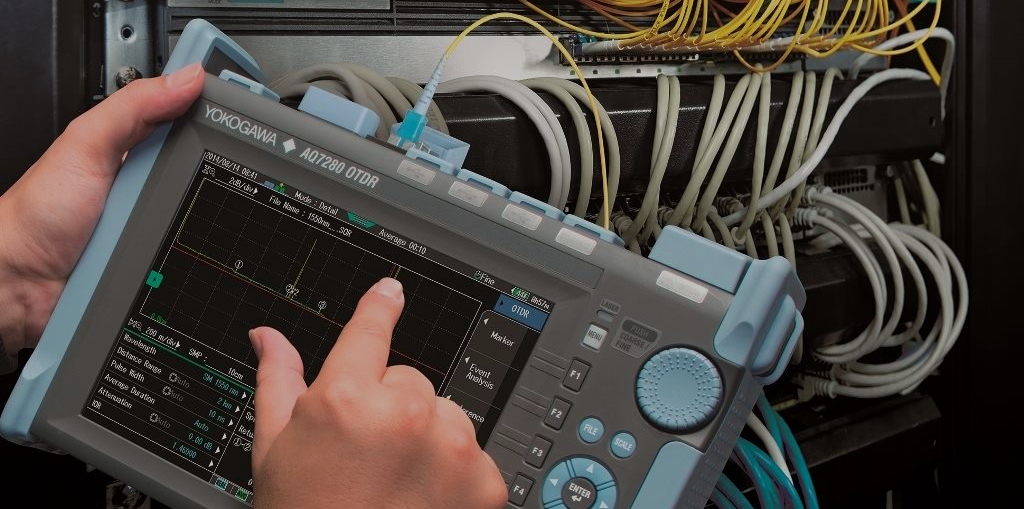

Reflektometr optyczny AQ7280 - moduły OTDR
Wszystkie funkcje za dodtknięciem palca
Reflektometr optyczny AQ7280 działa pod obsługą bardzo wydajnego systemu operacyjnego czasu rzeczywistego (RTOS). Dzięki temu, urządzenie działa bardzo szybko i wydajnie. Dotykowy ekran 8,4″ MultiTouch w połączeniu z fizycznymi klawiszami i pokrętłem pozwala na płynną, szybką i dokłądną obsługę urządzenia.

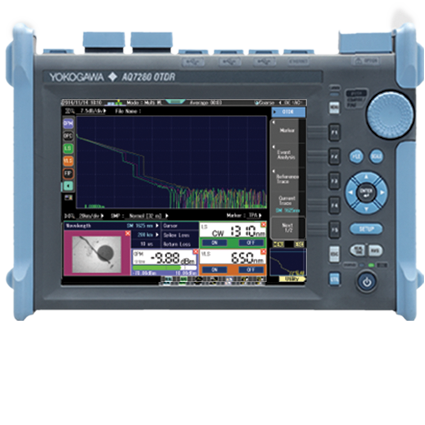

Pełny start systemu do uzyskania gotowości do pomiaru to mniej niż 10s. System zapewnia też wielozadaniowość – pomiar reflektometryczny, miernikiem mocy czy wizualna inspekcja złącz mogą być wykonywane jednocześnie, bez potrzeby przełączania aplikacji. System operacyjny RTOS oraz najwyższej klasy komponenty elektroniczne klasy przemysłowej wpływają też na niezwykłą szybkość pomiarów.
Rewelacyjne zasilanie bateryjne
Pomimo bardzo dużego i czytelnego ekranu dotykowego (przekątna 8,4″), reflektometr optyczny AQ7280 działa na zasilaniu bateryjnym wyjątkowo długo. Czas pracy określany zgodnie z wymaganiemi Telcordia to 15 godzin. Przy ciągłym pomiarze w trybie RealTime przy włączonym ekranie, urządzenie działa aż 10 godzin. Wytrzymała bateria to większa elastyczność, i mniej sytuacji awaryjnych kiedy to miernik rozładowuje się przed ukończeniem instalacji.
Rozdzielczość próbkowania 2cm
AQ7280 jak wiele urządzeń konkurencyjny posiada aż 256 000 punktów próbkowania. To co jednak różni AQ7280 od konkurencji, to rozdzielczość próbkowania. W AQ7280 minimalna rozdzielczość próbkowania to tylko 2 cm. Dzięki temu, urządzenie wykożystuje dostępne pkt. próbkowania od krótszych zasięgów. Mniejsza rozdzielczość próbkowania to także mniejszy błąd pomiaru odległości. To przekłąda się na dokłądniejszą lokalizację usterek i szybsze usuwanie awarii sieci.
Optymalizowany do pomiaru splitterów

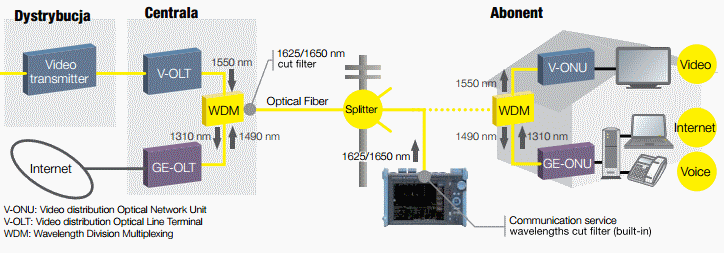

W sieciach FTTx opartych na technologii pasywnych sieci optycznych PON pomiar przez splittery jest bardzo ważną cechą reflektometru optycznego. AQ7280 dzięki wysokiej dynamice, oraz optymalizacji pod kątem pomiarów splitterów radzi sobie z tym zadaniem rewelacyjnie. Pomiar kaskady splitterów o sumarycznym podziale 1 x 128 możłiwy jest nawet przy stosunkowo krótkich impulsach. Reflektometr posiada też specjalny system konfigurowania pomiaru przez splittery, polegający na określeniu architektury sieci. Urządzenie następnie dobiera parametry pod kątem ilości splitterów oraz ich podziału określonego przez operatora.

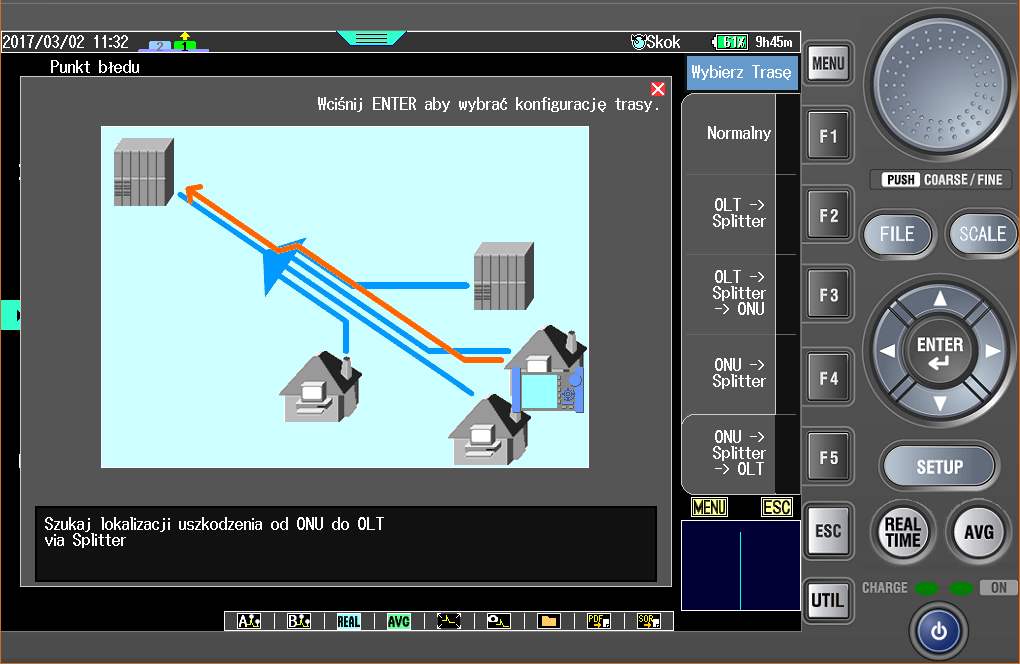

Reflektometr optyczny AQ7280 posiada też wiele opcji, ułatwiających i usprawniających obsługę i wykonywanie zaawansowanych pomiarów. Jednym z przykładów, może być opcja lokalizatora uszkodzeń, w kórej pomiar konfiguruje się wyłącznie poprzez określenie schematu mierzonej sieci. W przypadku na ilustracji konfiguracja do pomiaru poprzez splitter w kierunku OLT

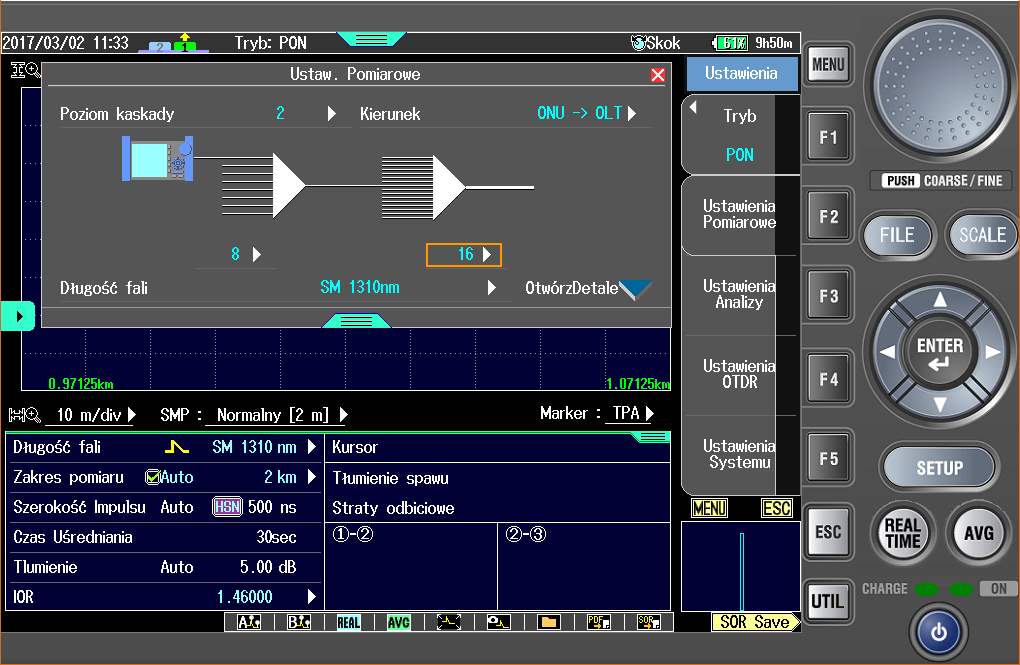

W przypadku zaawansowanych pomiarów, jak np pomiar kaskad splitterów o dużym stopniu podziału, reflektometr optyczny możemy w prosty sposób skonfigurować poprzez określenie dokładnej struktury sieci. Reflektometr automatycznie dobierze optymalne parametry i wykona pomiar z konfiguracją ustawioną na miarę konkretnej architektury sieci FTTH. Na rysunku przedstawione jest okno konfiguracyjne do pomiaru kaskady splitterów o sumarycznym podziale 1×128, złożonej ze splittera 1×8 i 1×16
Strefy martwe
Reflektometr optyczny Yokogawa AQ7280 charakteryzuje się bardzo krótkimi strefami martwymi. Jednym z istotniejszych parametrów wpływających na ergonomię pomiarów, jest strefa martwa tłumieniowa. Yokogawa, w odróżnieniu od niektórych konkurentów, definiuje ją dla impulsu 10ns – czyli dla impulsu który może być spokojnie wykorzystywany przy rzeczywistych pomiarach. Dla impulsu 10ns, strefa martwa tłumieniowa wynosi 3,5m. Wiele reflektometrów konkurencyjnych posiada zbliżona strefę martwą, ale w większości przypadków mierzoną impulsem 3ns, czyli ponad 3 razy krótszym. Parametry AQ7280 wyraźnie świadczą o najwyższym poziomie jakości komponentów optycznych w urządzeniu

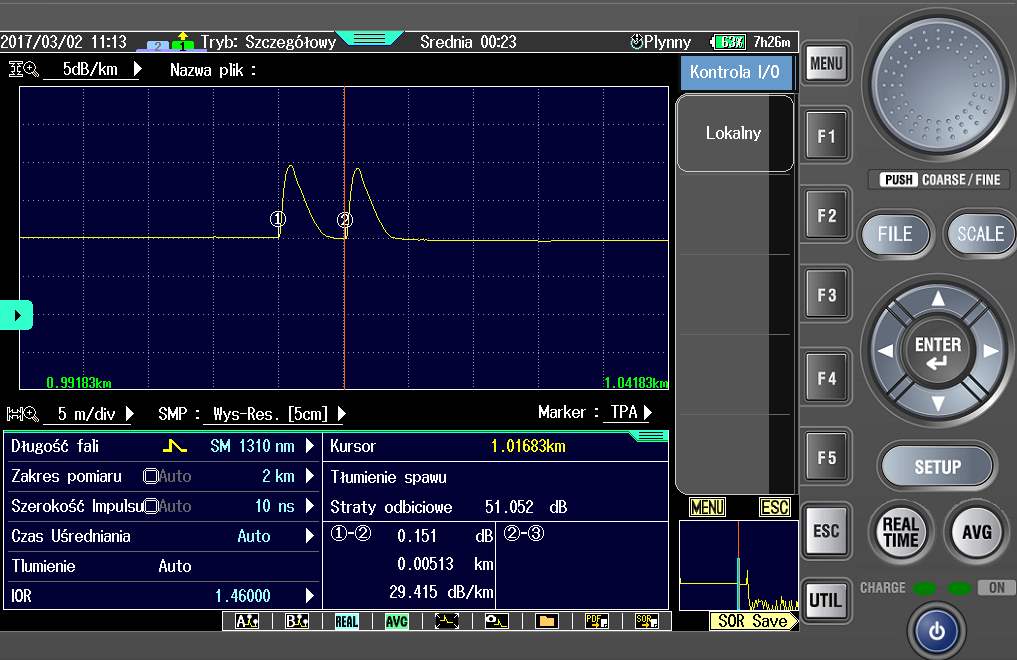

Strefa martwa zdarzeniowa, pozwalająca na lokalizacją blisko oddalonych od siebie zdarzeń mierzona jest dla impulsu 3ns i wynosi 60 cm. Na grafice przedstawiony jest pomiar linii, z wpiętym patchcordem o długości 1m. Parametry optyczne AQ7280 pozwalają na wyraźną lokalizację tego typu zdarzeń na trasie kablowej.
Potrzebujesz więcej informacji?
Strefy martwe
Reflektometr optyczny Yokogawa AQ7280 charakteryzuje się bardzo krótkimi strefami martwymi. Jednym z istotniejszych parametrów wpływających na ergonomię pomiarów, jest strefa martwa tłumieniowa. Yokogawa, w odróżnieniu od niektórych konkurentów, definiuje ją dla impulsu 10ns – czyli dla impulsu który może być spokojnie wykorzystywany przy rzeczywistych pomiarach. Dla impulsu 10ns, strefa martwa tłumieniowa wynosi 3,5m. Wiele reflektometrów konkurencyjnych posiada zbliżona strefę martwą, ale w większości przypadków mierzoną impulsem 3ns, czyli ponad 3 razy krótszym. Parametry AQ7280 wyraźnie świadczą o najwyższym poziomie jakości komponentów optycznych w urządzeniu
Strefa martwa zdarzeniowa, pozwalająca na lokalizacją blisko oddalonych od siebie zdarzeń mierzona jest dla impulsu 3ns i wynosi 60 cm. Na grafice przedstawiony jest pomiar linii, z wpiętym patchcordem o długości 1m. Parametry optyczne AQ7280 pozwalają na wyraźną lokalizację tego typu zdarzeń na trasie kablowej.
